Fyzická velikost a hmotnost
| Net weight |
3.7
kg |
| Max. flow |
47.1
l/min |
| Max.intermittent pressure |
230
bar |
Další vlastnosti
| Nominal size |
19
cm³/rev |
| Maximum rotational speed |
2480
rpm |
| Drive shaft |
Conical 1:8
|
| Direction of rotation |
Counter clockwise rotation
|
| Front cover |
Rectangular flange Dia. 36.47 mm (M8)
|
| Housing material |
Aluminum
|
| Noise level |
Standard noise level
|
| Customer part number |
510625362
|

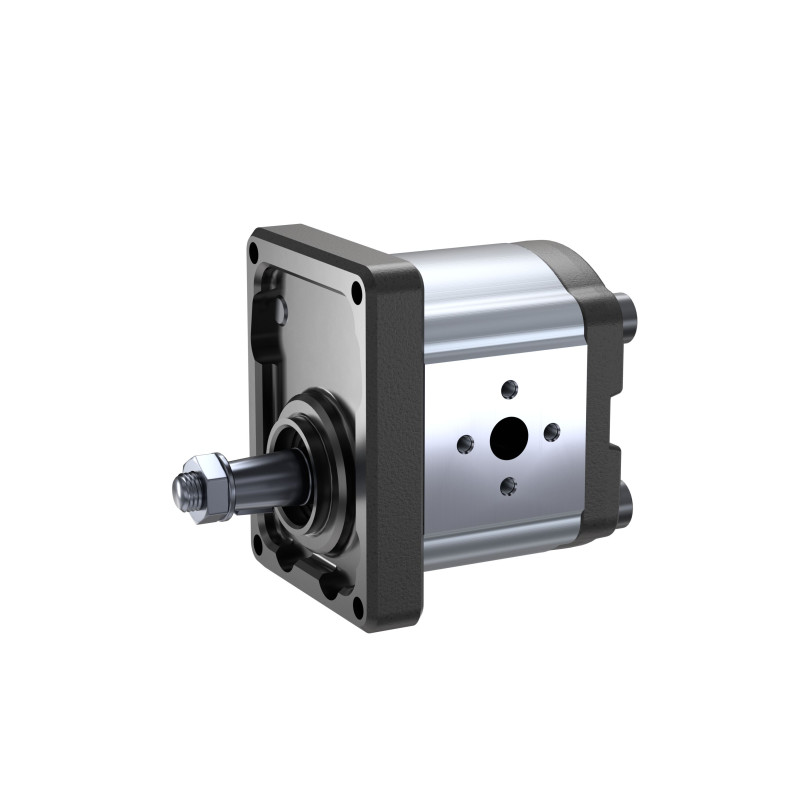

| Product |
External Gear Unit
|
| Function |
Pump
|
| Model |
Model F (4 ... 28 cm³/rev)
|
| Series |
Bearing diameter 18mm
|
| Version |
phosphatized, pinned
|
| Port connection |
Square flange (Italian version)
|
| Sealing material |
FKM
|
| Rear cover |
Standard (cast iron)
|
| Non-standard version |
Deviations from catalogue standards, see drawing
|
Popis
Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.
Funkce
- Přívodní svorky: Připojovací příruby nebo závit k přišroubování
- Konstantně vysoká kvalita z důvodu velkosériové výroby
- Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
- Kluzné ložisko pro vysoká zatížení
- Vysoká životnost
