0510625095

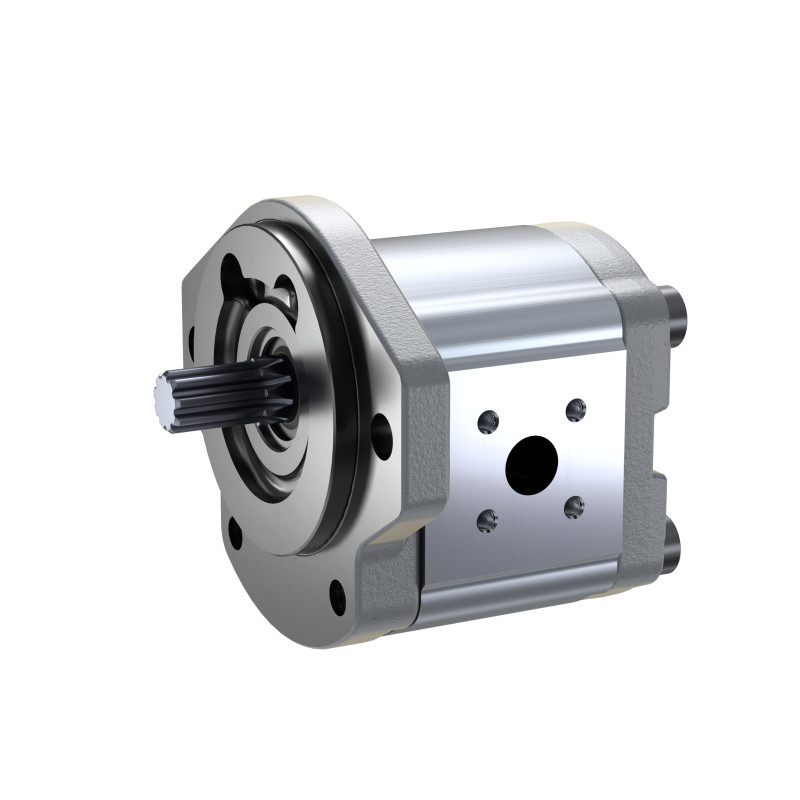

AZPF-11-016RRR20KB

0510625095
  • Dostupnost: na dotaz
  • Váha: 3.60 KG
  • Číslo dílu: 0510625095
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510625095
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 3.6 kg
Max. flow 48 l/min
Max.intermittent pressure 280 bar
Další vlastnosti
Nominal size 16 cm³/rev
Maximum rotational speed 3000 rpm
Drive shaft Spline shaft SAE J744 16-4 (9T 16/32DP)
Direction of rotation Clockwise rotation
Front cover SAE J744 82-2 (A) 2-bolt flange
Housing material Aluminum
Noise level Standard noise level
Product External Gear Unit
Function Pump
Model Model F (4 ... 28 cm³/rev)
Series Bearing diameter 18mm
Version phosphatized, pinned
Port connection Square flange to fitting ISO 8434-1
Sealing material NBR, shaft seal in FKM
Rear cover Standard (cast iron)
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
Manual (4)
PDF 4d462a6f-5047-4db7-a1f4-1416a4f60e41_original (EN)
PDF 0510625095 (ALL)
PDF External gear pump High Performance AZPF (EN)
File f08662c9-7136-4c1b-8443-d77d6d42986a_original (ALL)
CAD (1)
File 0510625095_200408353.stp (ALL)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Poz Název Číslo dílu
3 ROTARY SHAFT LIP-TYPE SEAL
30X17X7-SL-FKM-75
 1510283065
5 RETAINING RING
DIN472-30X1,2
 2916660012
800 SEAL KIT
AZPF-1X-NBR
 1517010208
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
