0510545001

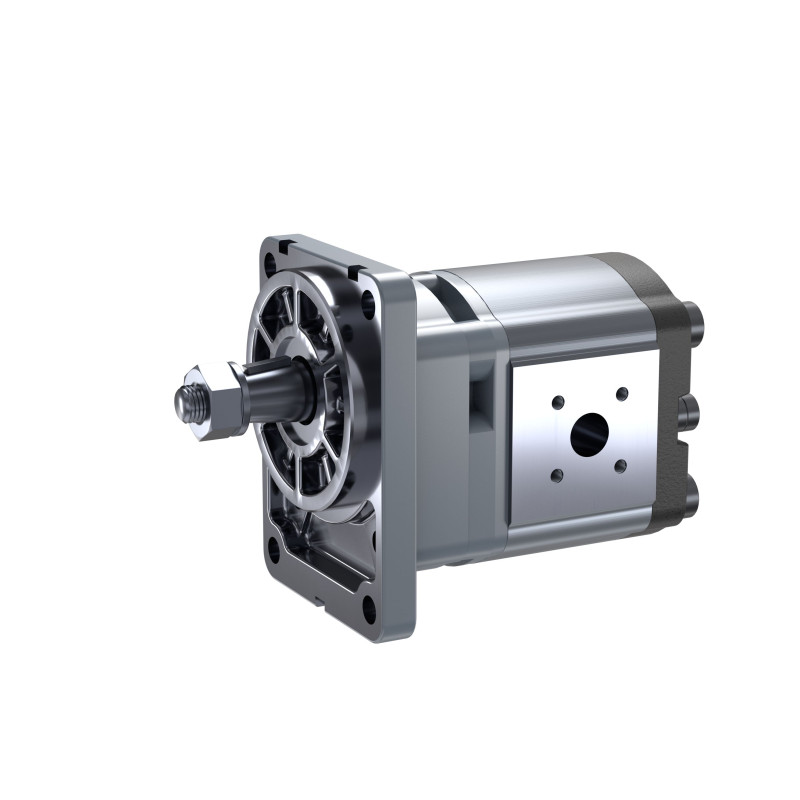

AZPF-11-011RSA20MB

0510545001
  • Dostupnost: na dotaz
  • Váha: 3.44 KG
  • Číslo dílu: 0510545001
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510545001
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 3444 g
Max. flow 38.5 l/min
Max.intermittent pressure 280 bar
Další vlastnosti
Nominal size 11 cm³/rev
Maximum rotational speed 3500 rpm
Drive shaft Tapered 1:5 for front cover A
Direction of rotation Clockwise rotation
Front cover Outrigger dia. 80 mm (type 1)
Housing material Aluminum
Noise level Standard noise level
Product External gear unit
Function Pump
Model High perf (F) (4..28 cm³/rev)
Series Bearing diameter 18 mm
Version Phosphated, aligned covers
Port connection Square flange (German version)
Sealing material NBR
Rear cover Standard (cast iron)
Non-standard version Deviations from catalogue standards, see drawing
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
InstallationDrawing (1)
PDF A510243021 (EN)
CAD (1)
File 0510545001 (ALL)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (2)
PDF 0510545001 (ALL)
PDF External gear pump High Performance AZPF (EN)
Poz Název Číslo dílu
1 HYDRAULIC GEAR PUMP
AZPF-12-011RNT20MB
 1517222379
2 DRIVE END SHIELD
F2A-
 1517030075
2/1 DRIVE END SHIELD
F2A-
 1517030029
3 TORX FILLISTER SCREW
M10X110-10.9-N67F82742
 1513450614
14 WOODRUFF KEY
DIN6888-4X6,5
 1510023003
15 SPRING LOCK WASHER
DIN128-A14-FST-N67F82332
 2916699167
100/1 CARRIER
C-AZPFF-BIS11CCM/AZPNF
 1510240009
100/2 O-RING
N31BNR5-45X2,5-NBR70
 1900210145
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
WP-LK35-16S-MS-W3-K 1710001541 315BAR 1515702002
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
