Fyzická velikost a hmotnost
| Net weight |
3796
g |
| Max. flow |
56.3
l/min |
| Max.intermittent pressure |
210
bar |
Další vlastnosti
| Nominal size |
22.5
cm³/rev |
| Maximum rotational speed |
2500
rpm |
| Drive shaft |
Conical 1:5
|
| Direction of rotation |
clockwise rotation
|
| Front cover |
Rectangular flange Ø 36.47 mm (M8)
|
| Housing material |
Aluminum
|
| Noise level |
Standard noise level
|

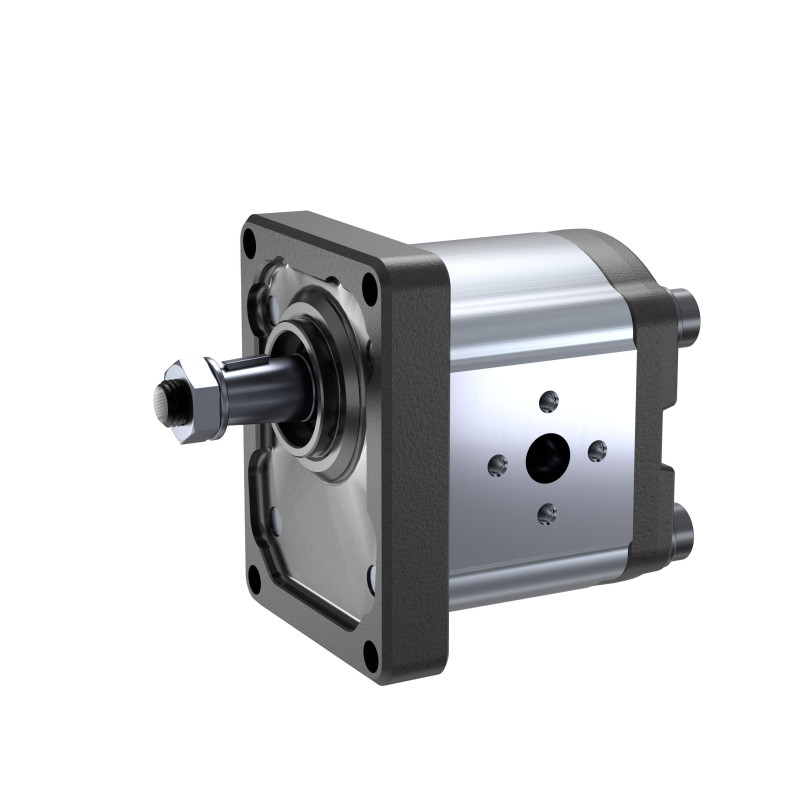

| Product |
External gear unit
|
| Function |
Pump
|
| Model |
Model F (4 ... 28 cm³/rev)
|
| Series |
Bearing diameter Ø 18mm
|
| Version |
Phosphated, pinned
|
| Port connection |
Square flange (Italian version)
|
| Sealing material |
NBR
|
| Rear cover |
Standard
|
Popis
Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.
Funkce
- Přívodní svorky: Připojovací příruby nebo závit k přišroubování
- Konstantně vysoká kvalita z důvodu velkosériové výroby
- Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
- Kluzné ložisko pro vysoká zatížení
- Vysoká životnost
OperatingInstructions (1)
General instruction manual for external gear units
(EN)
|
Přihlásit se
|
Manual (3)
| Poz |
Název |
Číslo dílu |
| 3 |
SHAFT SEALING RING
30X17X7-SL-NBR-82 |
1510283008
|
| 5 |
RETAINING RING
DIN472-30X1,2 |
2916660012
|
| 18 |
WOODRUFF KEY
DIN6888-3X5-KOERNER |
1510023001
|
| 20 |
SPRING LOCK WASHER
DIN128-A12-FST-N67F82332 |
2916699166
|
| 800 |
SEAL KIT
AZPF-1X-NBR |
1517010152
|
Načítám obrázek...
Připravuji výkres...
![Rozpad na náhradní díly]()
