0510515353

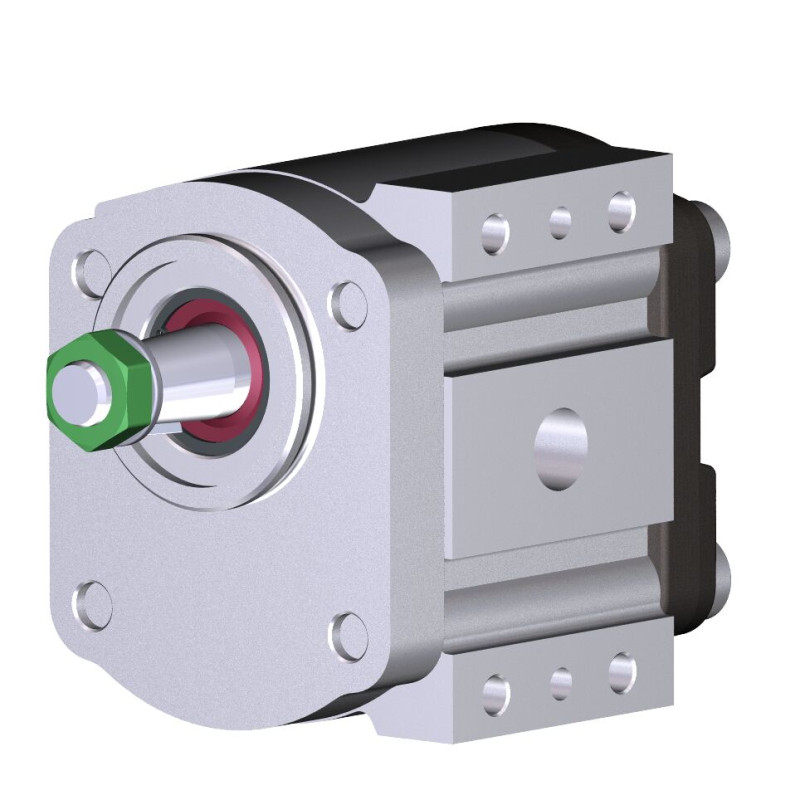

AZPF-10-014LHXXXMB-S0041

0510515353
  • Dostupnost: na dotaz
  • Váha: 2.80 KG
  • Číslo dílu: 0510515353
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 1.

0510515353
Množstevní sleva

Cena bude automaticky přepočítána, jakmile bude produkt přidán do košíku.

Fyzická velikost a hmotnost
Net weight 2800 g
Max. flow 42 l/min
Max.intermittent pressure 200 bar
Další vlastnosti
Nominal size 14 cm³/rev
Maximum rotational speed 3000 rpm
Drive shaft Tapered keyed 1:8
Direction of rotation Counter-clockwise rotation
Front cover Non-standard version
Housing material Aluminum
Noise level Standard noise level
Customer part number 6005029962
Product External gear unit
Function Pump
Model High perf (F) (4..28 cm³/rev)
Series Bearing diameter 18 mm
Version Phosphated
Port connection Non-standard version
Sealing material NBR
Rear cover Standard (cast iron)
Non-standard version Deviations from catalogue standards, see drawing
Popis

Hlavním úkolem zubových čerpadel s vnějším ozubením je přeměna mechanické energie (točivý moment a otáčky) na energii hydraulickou (objemový průtok a tlak). Kvůli snížení tepelných ztrát mají vnější zubové jednotky Rexroth velmi vysoké stupně účinnosti. Ty jsou realizovány štěrbinovým utěsněním závislým na tlaku a vysoce přesnou výrobní technikou.

Funkce
  • Přívodní svorky: Připojovací příruby nebo závit k přišroubování
  • Konstantně vysoká kvalita z důvodu velkosériové výroby
  • Hnací hřídele podle ISO nebo SAE a řešení specifická pro konkrétní zákazníky
  • Kluzné ložisko pro vysoká zatížení
  • Vysoká životnost
TechnicalInformation (1)
PDF A510239315_0510515353_20210818.pdf (EN)
CAD (1)
File 0510515353_193413499.stp (ALL)
OperatingInstructions (1)
PDF General instruction manual for external gear units (EN)
Manual (3)
PDF External gear pump High Performance AZPF (EN)
PDF 3d6a1941-cf03-4fba-bd74-c1bb0f8d97e0_original (EN)
File d6e8609d-918b-4c34-9c15-0a842b98046d_original (ALL)
Poz Název Číslo dílu
3 SHAFT SEALING RING
30X17X7-SL-NBR-82
 1510283008
5 RETAINING RING
DIN472-30X1,2
 2916660012
18 WOODRUFF KEY
DIN6888-3X5-KOERNER
 1510023001
20 SPRING LOCK WASHER
DIN128-A12-FST-N67F82332
 2916699166
800 SEAL KIT
AZPF-1X-NBR
 1517010208
Název Číslo dílu
GP-LK40-22L-MS-W3-K 6100058108 100BAR 1515702069
GP-LK40-18L-MS-W3-K 1710001537 100BAR 1515702068
GP-LK40-15L-MS-W3-K 1710001536 100BAR 1515702067
GP-LK40-28L-MS-W3-K 1710001538 100BAR 1515702008
WP-LK40-35L-MS-W3-K 1710001545 100BAR 1515702018
WP-LK40-15L-MS-W3-K 6100058105 100BAR 1515702073
WP-LK40-28L-MS-W3-FK-KLT25 6100148674 & 1515702010
WP-LK40-22L-MS-W3-K 1710001543 100BAR 1515702075
WP-LK40-18L-MS-W3-K 6100058103 100BAR 1515702074
