Fyzická velikost a hmotnost
| Max. průtok |
300
l/min |
| Provozní tlak, max. |
280
bar |
| Čistá hmotnost |
10.5
kg |
Další vlastnosti
| Elektrický konektor |
Konektor 3pólový (2 + PE)
|
| Napájecí napětí |
24 VDC
|
| Popis elektrického zapojení |
Konektor 3pólový (2 + PE) dle EN 175301-803
|
| Počet pracovních poloh |
2
|
| Počet přípojů |
4
|
| Pracovní kapalina |
HL,HLP,HLPD,HVLP,HVLPD,HFC
|
| Produktová rodina |
H-4W.H..
|
| Schéma připojení |
ISO 4401-07-07-0-05
|
| Symbol pístu |
Symbol D
|
| Typ ovládání |
s magnetickým ovládáním
|
| Těsnění |
NBR
|
| Velikost |
16
|
| Způsob připojení |
Montáž na blok
|
Popis

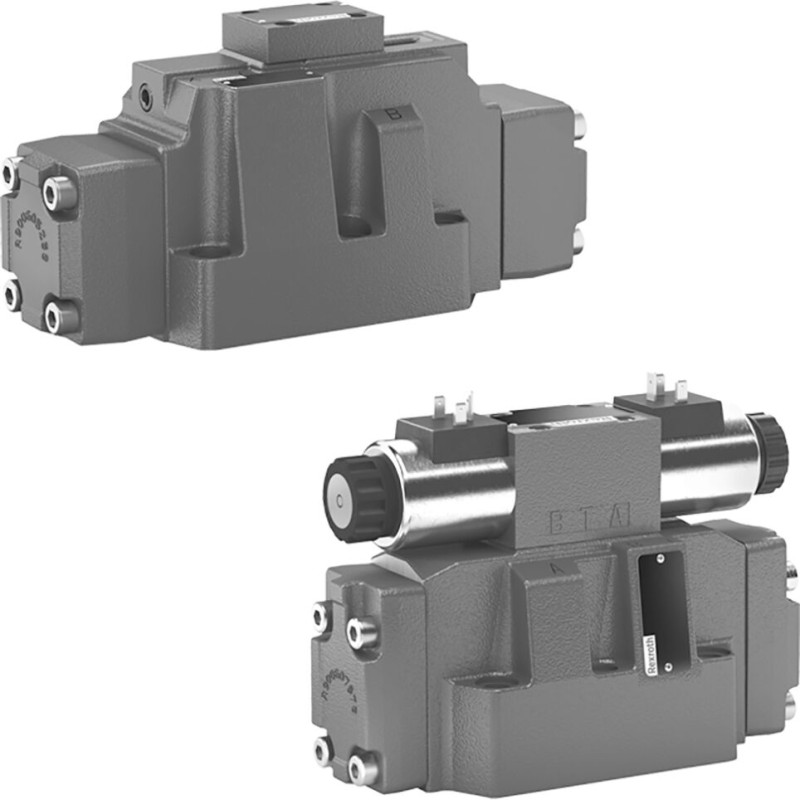

Průmyslový hydraulický ventil s vysokým rozsahem výkonu. Spolehlivé spínání směru průtoku oleje podle hydraulického symbolu
Funkce
- Šoupátkový ventil
- Nepřímo řízené
- Přívod řídicího oleje externí, zpětné vedení řídicího oleje interní
DataSheet (2)
Reliability characteristics MTTFD regarding the functional safety according to EN ISO 13849
(EN)
|
Přihlásit se
|
|
Directional spool valves, pilot-operated, with hydraulic or electro-hydraulic actuation
(EN)
|
Přihlásit se
|
OperatingInstructions (2)
|
Hydraulické ventily a hydroelektrické tlakové spínače
(CZ)
|
Přihlásit se
|
|
Hydraulic valves and hydroelectric pressure switches
(EN)
|
Přihlásit se
|
| Poz |
Název |
Číslo dílu |
| 999 |
SADA TĚSNĚNÍ WH 16.5X/6X/7X/
SADA TĚSNĚNÍ WH 16.5X/6X/7X/ |
R900306345
|
| 998 |
SADA TĚSNĚNÍ WE 6.6X/E
SADA TĚSNĚNÍ WE 6.6X/E |
R900357573
|
| 60 |
ŠKRTICÍ ZPĚTNÝ VENTIL Z2FS6-2-4X/1Q
Z2FS6-2-4X/1Q |
R900481621
|
| 63 |
ROZVADĚČ 4WE6D6X/EG24N9K4
4WE6D6X/EG24N9K4 |
R900561274
|
| 997 |
SADA TĚSNĚNÍ Z2FS6.-4X/
SADA TĚSNĚNÍ Z2FS6.-4X/ |
R900899023
|
