Fyzická velikost a hmotnost
| Max. flow |
70
l/min |
| Net weight |
3.94
kg |
| Operating pressure, max. |
350
bar |
Další vlastnosti
| Conformity |
UKCA,CE,CCC-Ex,ATEX
|
| Conformity |
UKCA – Low-Voltage Directive SI2016/1091,CE – Low-Voltage Directive 2014/35/EU,CCC – Ex TR type examination certificate,CCC – Ex QAR (QM system),ATEX – Directive 2014/34/EU storage at a notified body,ATEX – Directive 2014/34/EC conformity assessment (in-house),ATEX – Directive 2014/34/EU
|
| Connection diagram |
ISO 4401-03-02-0-05
|
| ECLASS_13_Classification |
51-44-01-02
|
| Electric connection description |
Solenoid with terminal box and cable gland
|
| Electrical connector |
Cable gland
|
| Hydraulic fluid |
HL,HLP,HLPD,HVLP,HVLPD,HFC
|
| Product family |
WE 6…E..XE
|
| Seals |
NBR
|
| Size |
6
|
| Spool symbol |
Symbol J
|
| Supply voltage |
230 VAC 50/60Hz
|
| Type of actuation |
with solenoid actuation
|
| Type of connection |
Subplate mounting
|
| Valve ports number |
4
|
| Valve position number |
3
|
Popis

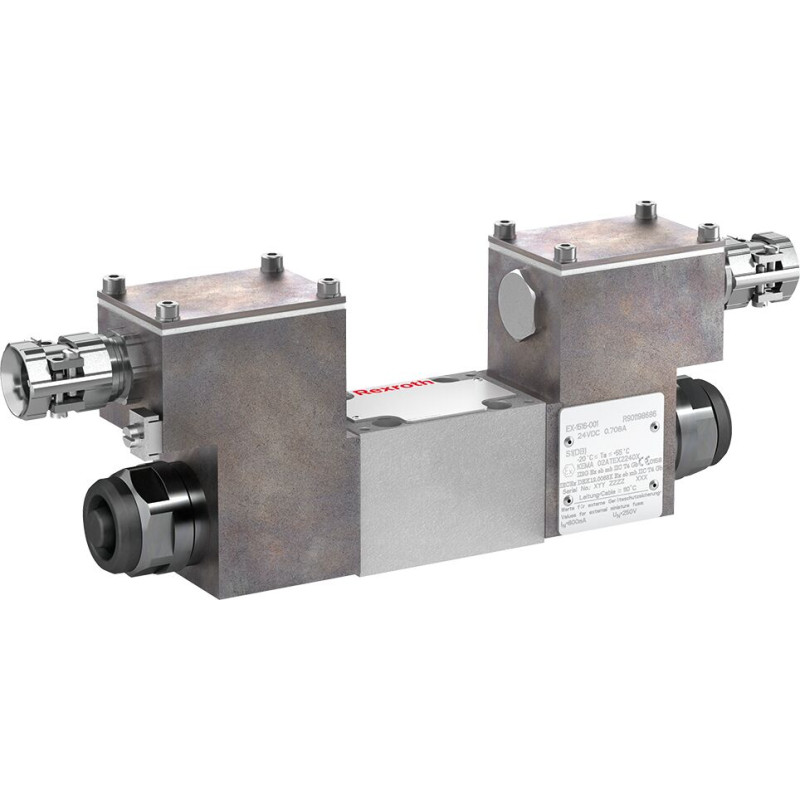

Průmyslový hydraulický ventil s vysokým rozsahem výkonu. Spolehlivé spínání směru průtoku oleje podle hydraulického symbolu
Funkce
- Šoupátkový ventil
- Přímé ovládání
- s nouzovým ovládacím zařízením
DataSheet (1)
Directional spool valves, direct operated, with solenoid actuation
